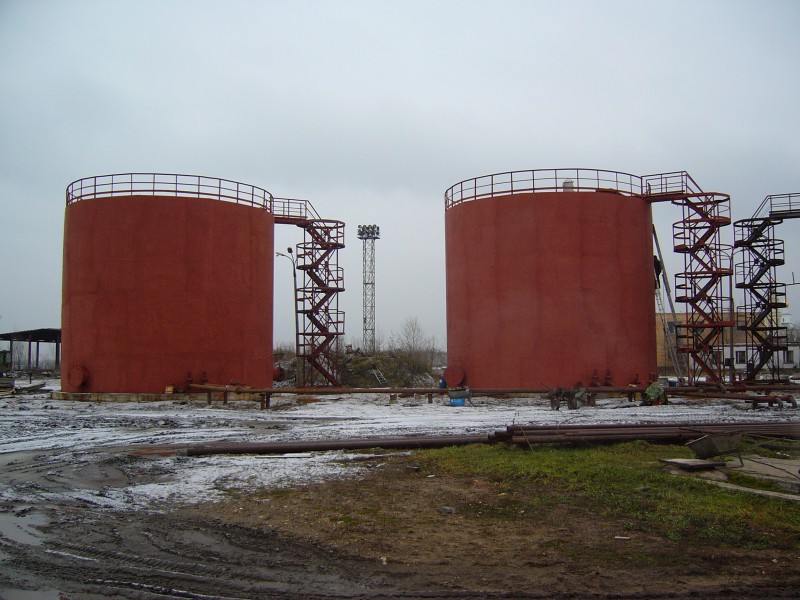

Резервуары стальные вертикальные цилиндрические (РВС)

Резервуары вертикальные стальные (РВС) предназначены для хранения нефти, темных и светлых нефтепродуктов плотностью до 1,0 т/куб.м. при внутреннем избыточном давлении до 0,026 МПа (200 мм водяного столба).

Объем изготавливаемых стальных резервуаров: 50, 100, 200, 300, 400, 700, 1000 куб.м.

На данные резервуары не распространяется действие Правил устройства и безопасной эксплуатации сосудов, работающих под давлением ПБ 03-576-03.

Резервуары изготавливаются в соответствии с требованиями типовых проектов ТП 704-1-151 ….. 704-1-153, ТП 704-1-248с.92 …. ТП 704-1-254с.92.

Характеристика резервуара

Параметры эксплуатации резервуаров


Плотность продукта, т/м³	0.99
Внутреннее избыточное давление, кПа (мм вод. ст.)	2.0 (200)
Вакуум, кПа (мм вод. ст.)	0.2 (20)
Температура продукта, ^оС	до +95
Снеговая нагрузка, кг/м²	до 200
Ветровая нагрузка, кг/м²	до 100
Сейсмичность района, балл	до 9
Температура наружного воздуха, ^оС	до –60
Нагрузка от тепловой изоляции на крыше, кПа	0.127
Нагрузка от тепловой изоляции на стенке, кПа	0.17

Габаритные размеры и масса


Характеристика	Объем резервуаров, м³
	50	100	200	300	400	700	1000	1000
Диаметр, D, м	3.77	4.73	6.63	7.58	8.53	10.43	10.43	12.33
Высота стенки, Н, м	4.47	5.96	5.96	7.45	7.45	8.94	11.92	8.94
Площадь зеркала продукта, м²	11.16	17.6	34.5	45.1	57.0	85.4	85.4	119.3
Максимальная высота налива, м	4.14	5.56	5.86	7.35	6.89	8.32	—	—
Масса, т, не более	5.0	7.0	9.2	12.0	14.0	20.2	29.8	29.8

Резервуары РВС оборудуются:

1. Площадками и ограждениями на крыше.

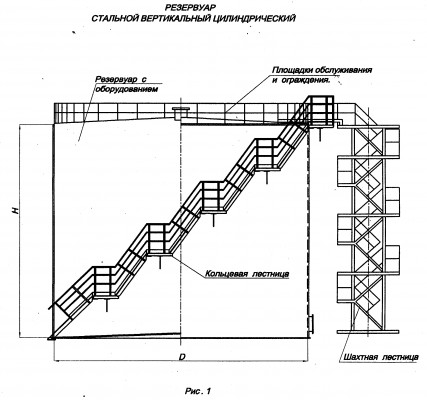

2. Наружной кольцевой или шахтной лестницей для подъема на резервуар.
3. Люками-лазами в I поясе стенки Ду800 и Ду600.
4. Патрубками согласно типового проекта и опросного листа Заказчика.
5. Молниеприемниками.
6. Кронштейном для УДУ.

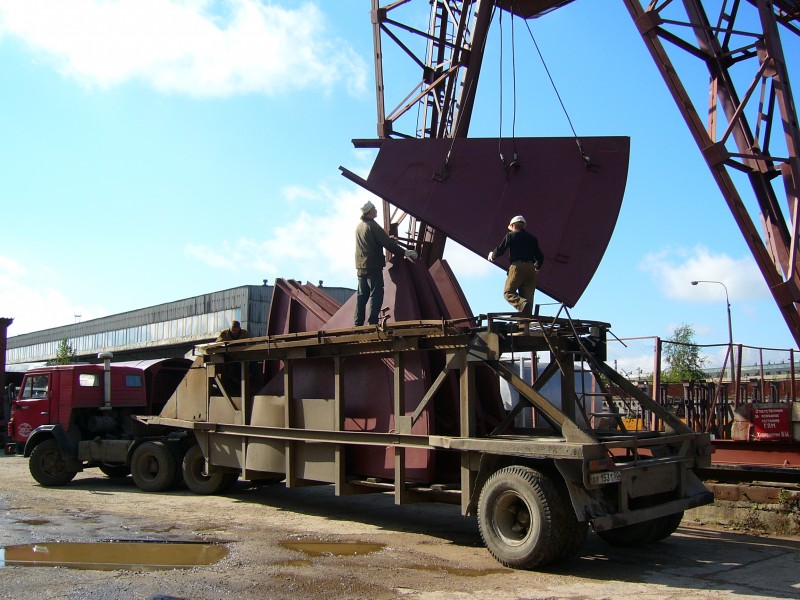

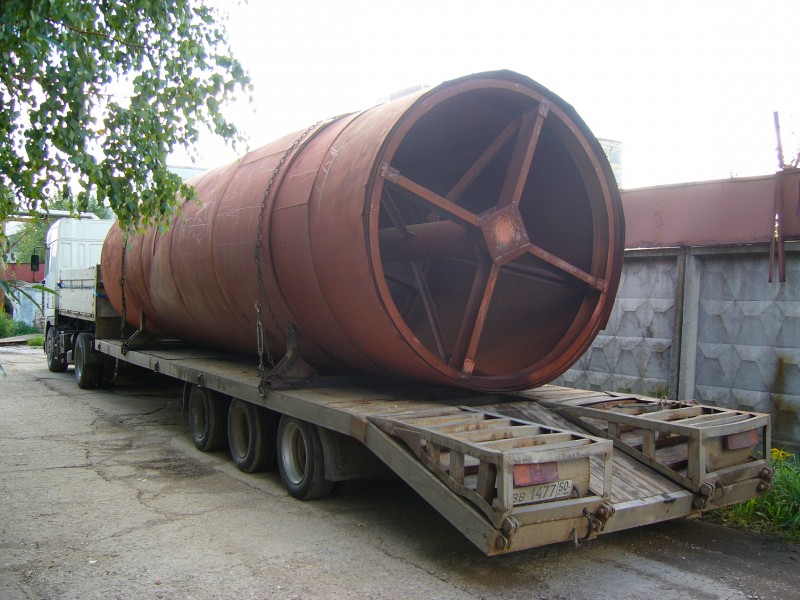

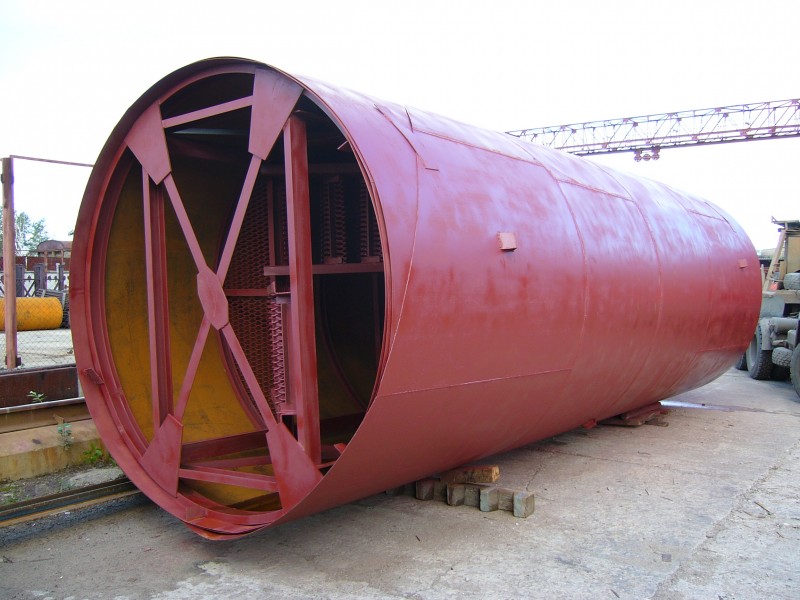

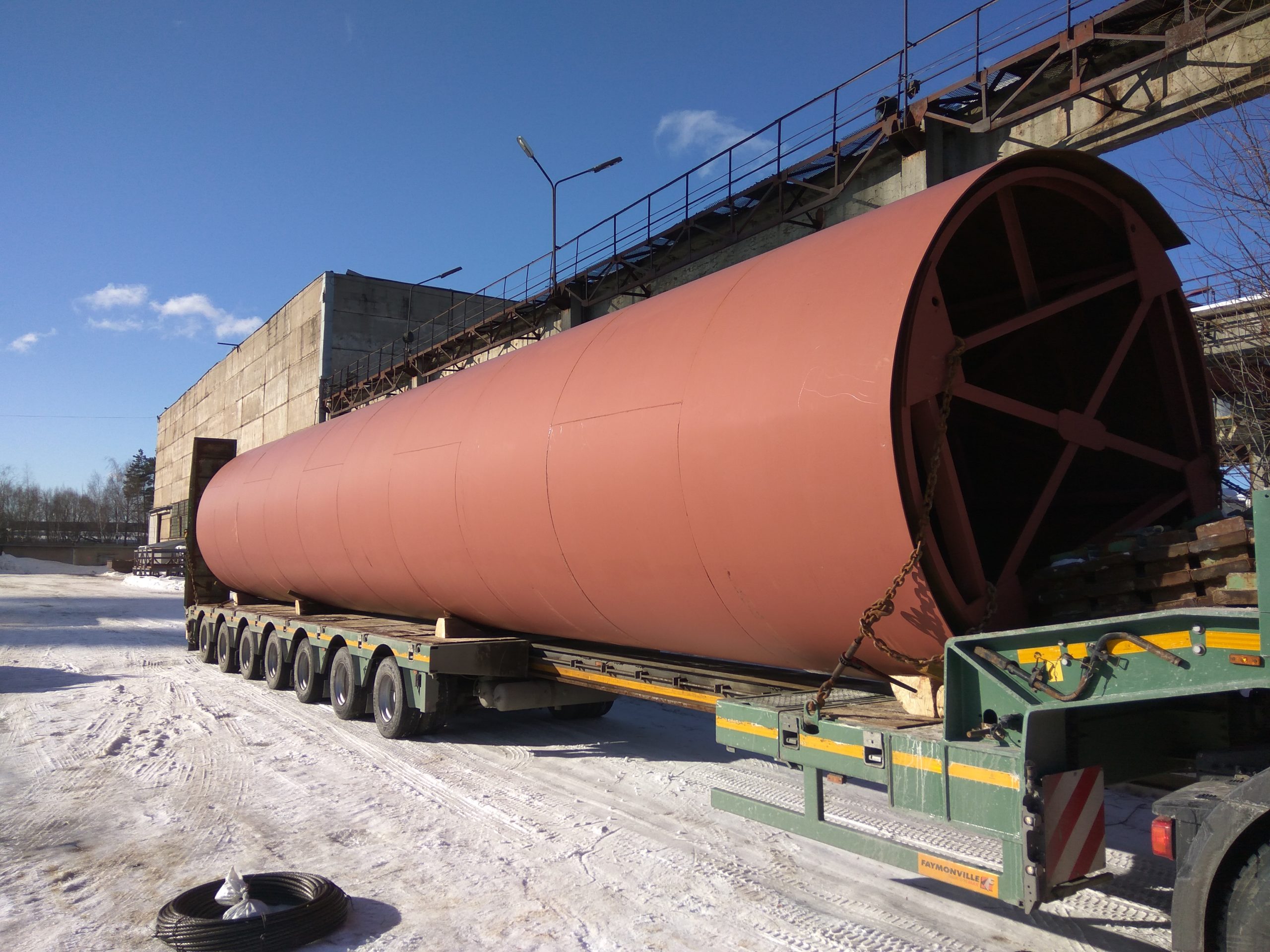

Стенка и днище резервуара накручивается на катушку или шахтную лестницу в рулон для транспортировки. Щиты покрытия транспортируются в специальных кассетах.

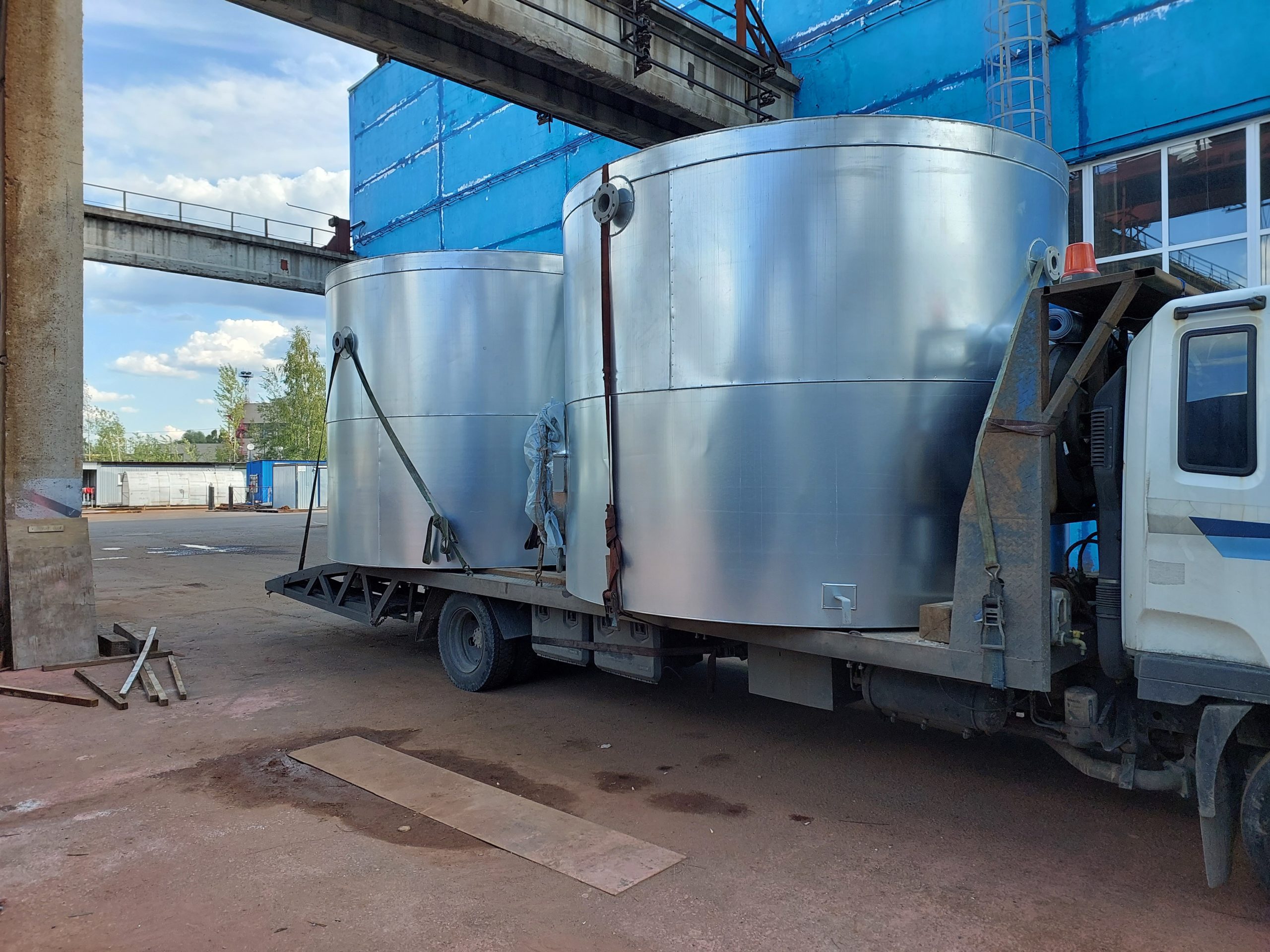

Транспортировка может осуществляться автотранспортом или железнодорожным транспортом с собственной ветки предприятия.

Заказ и расчет массы резервуаров РВС производится по опросным листам Заказчика, заполненным по форме бланка заказа по «Правилам устройства вертикальных цилиндрических резервуаров для нефти и нефтепродуктов» ПБ 03-605-03.
