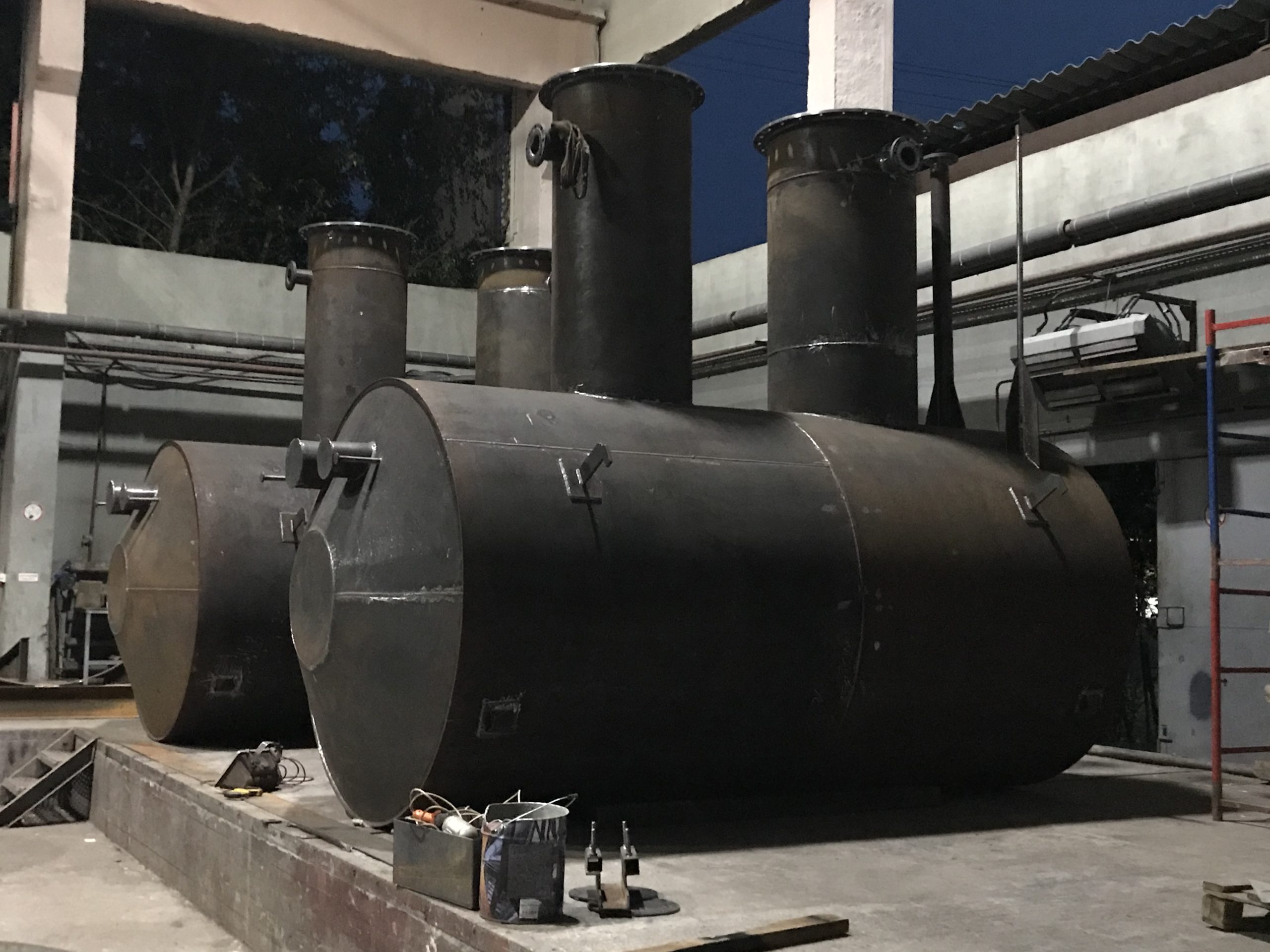

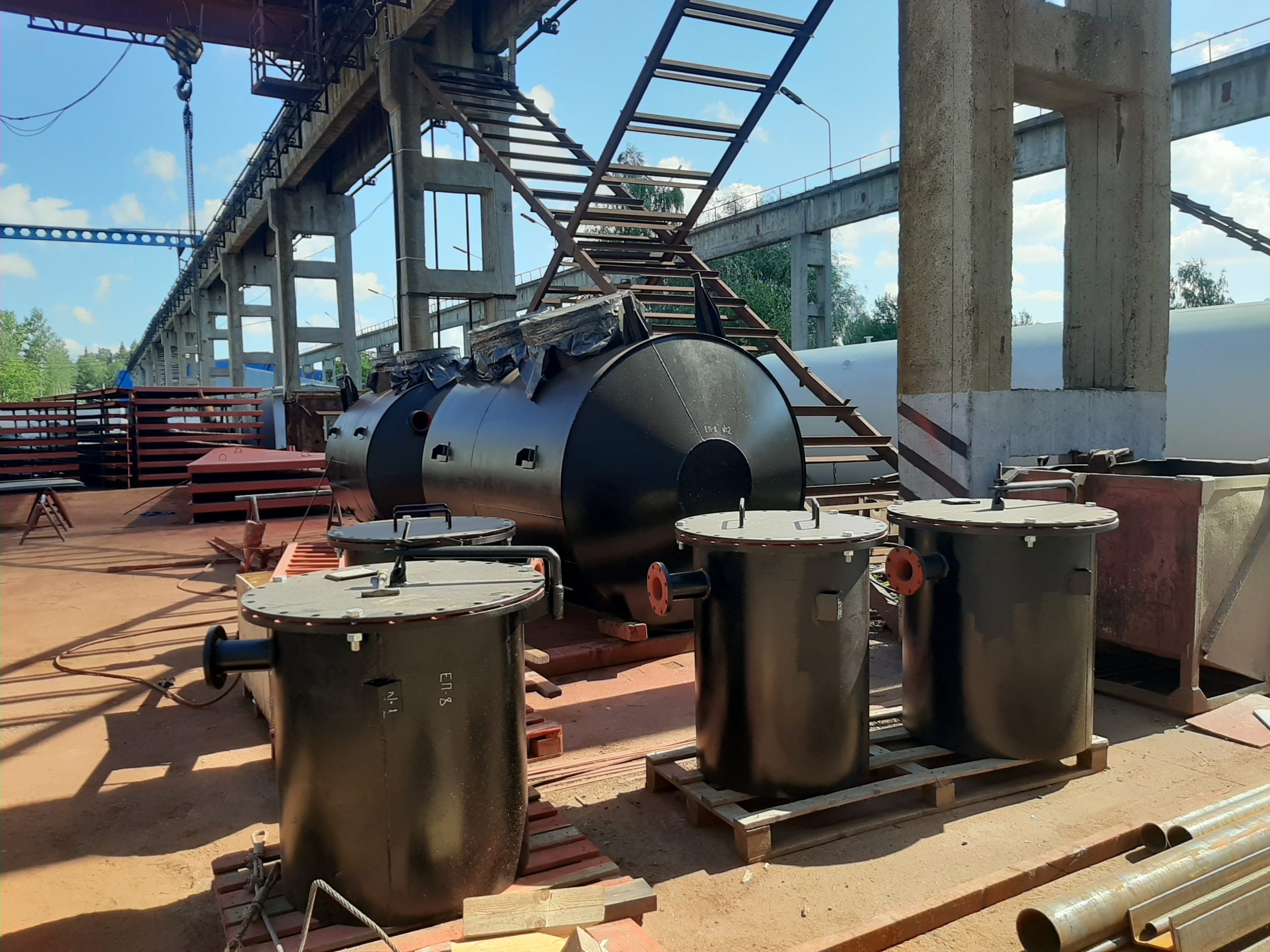

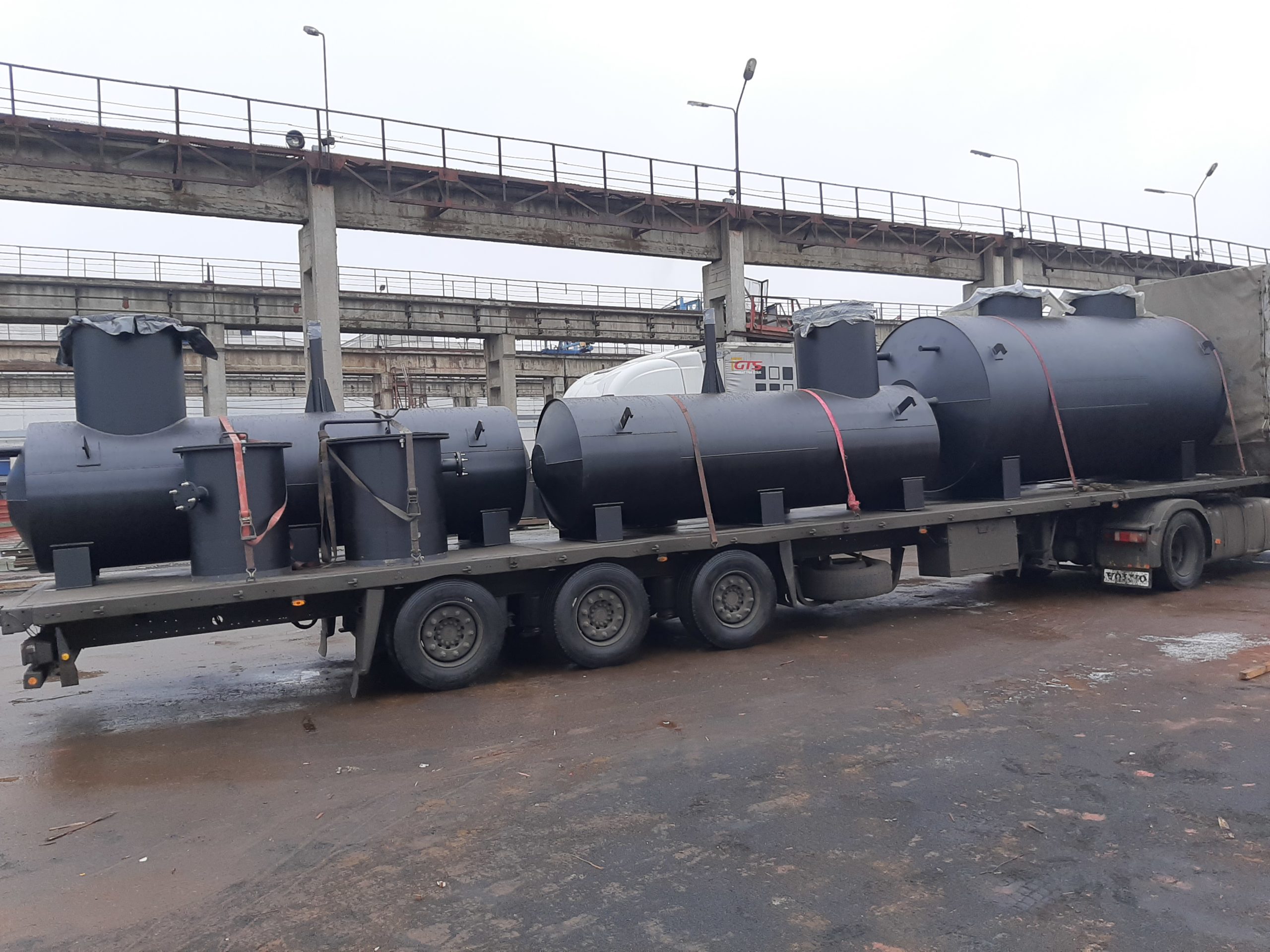

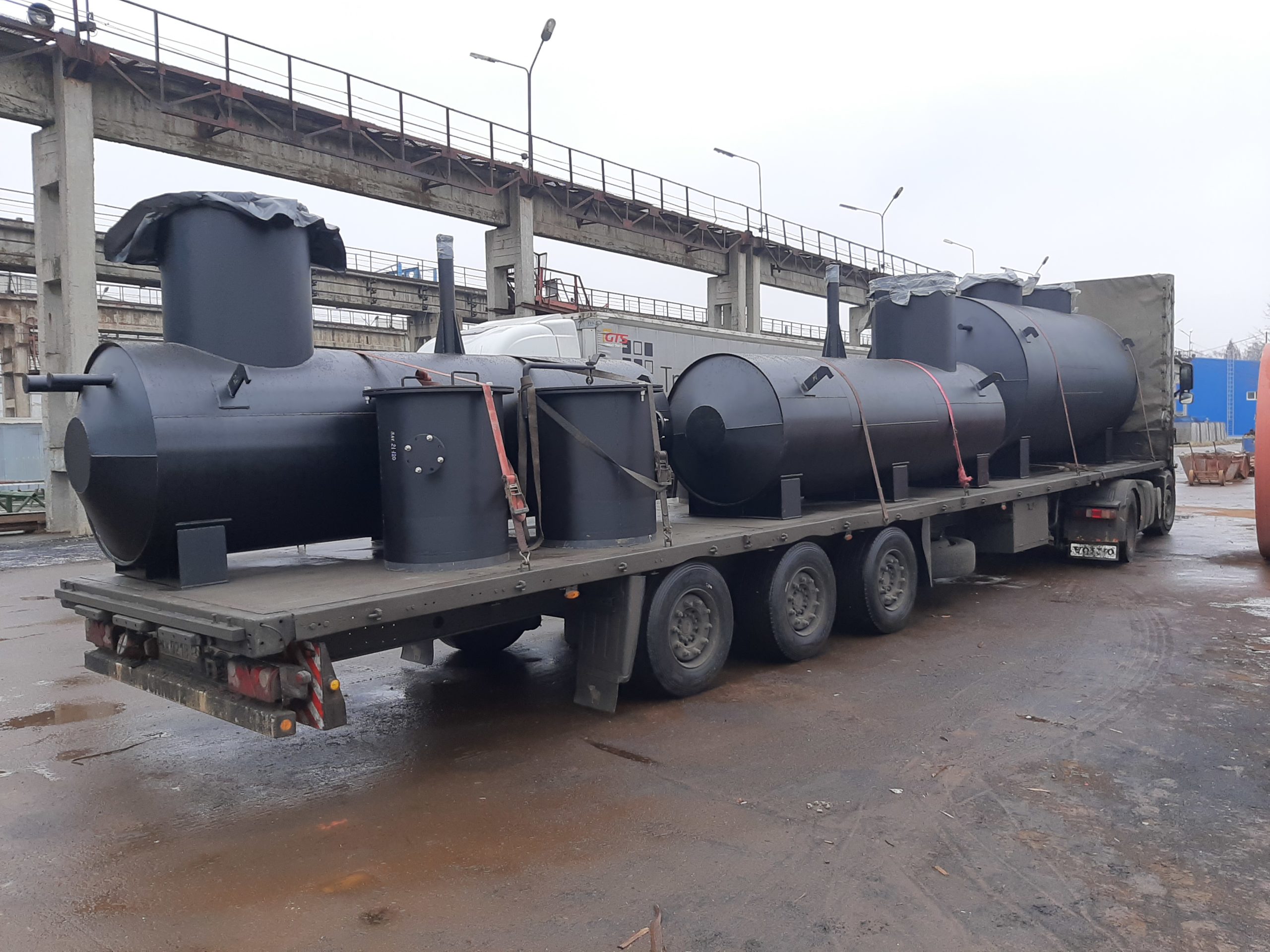

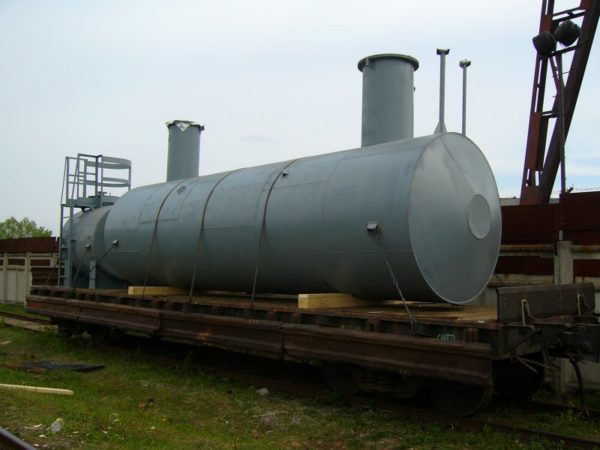

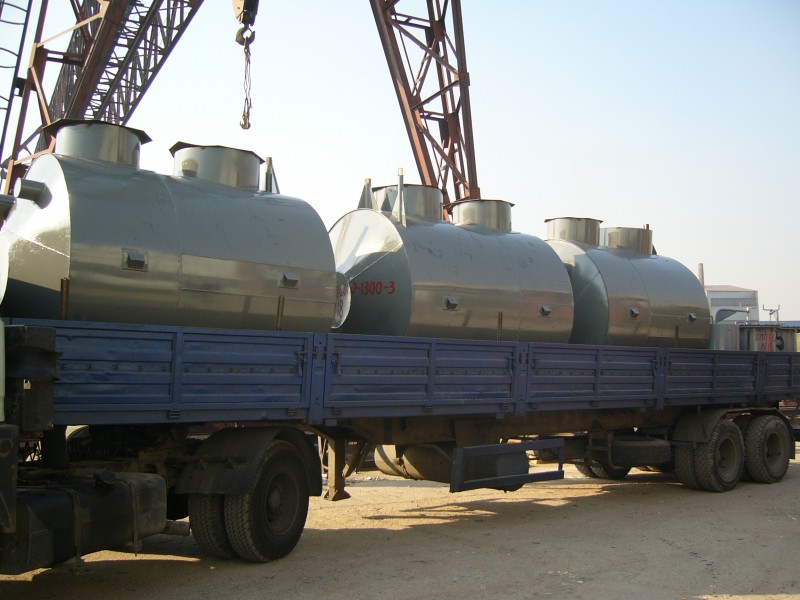

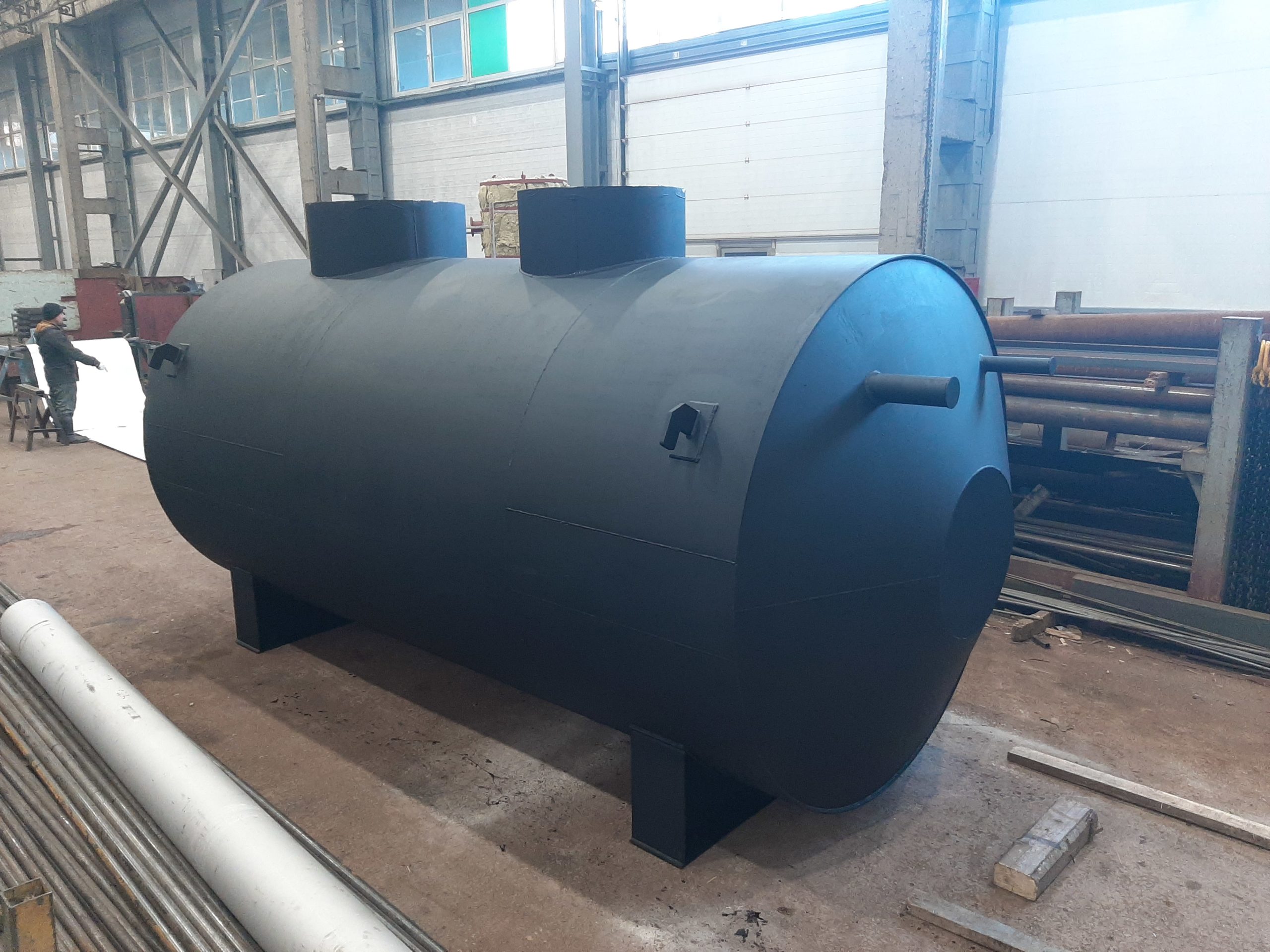

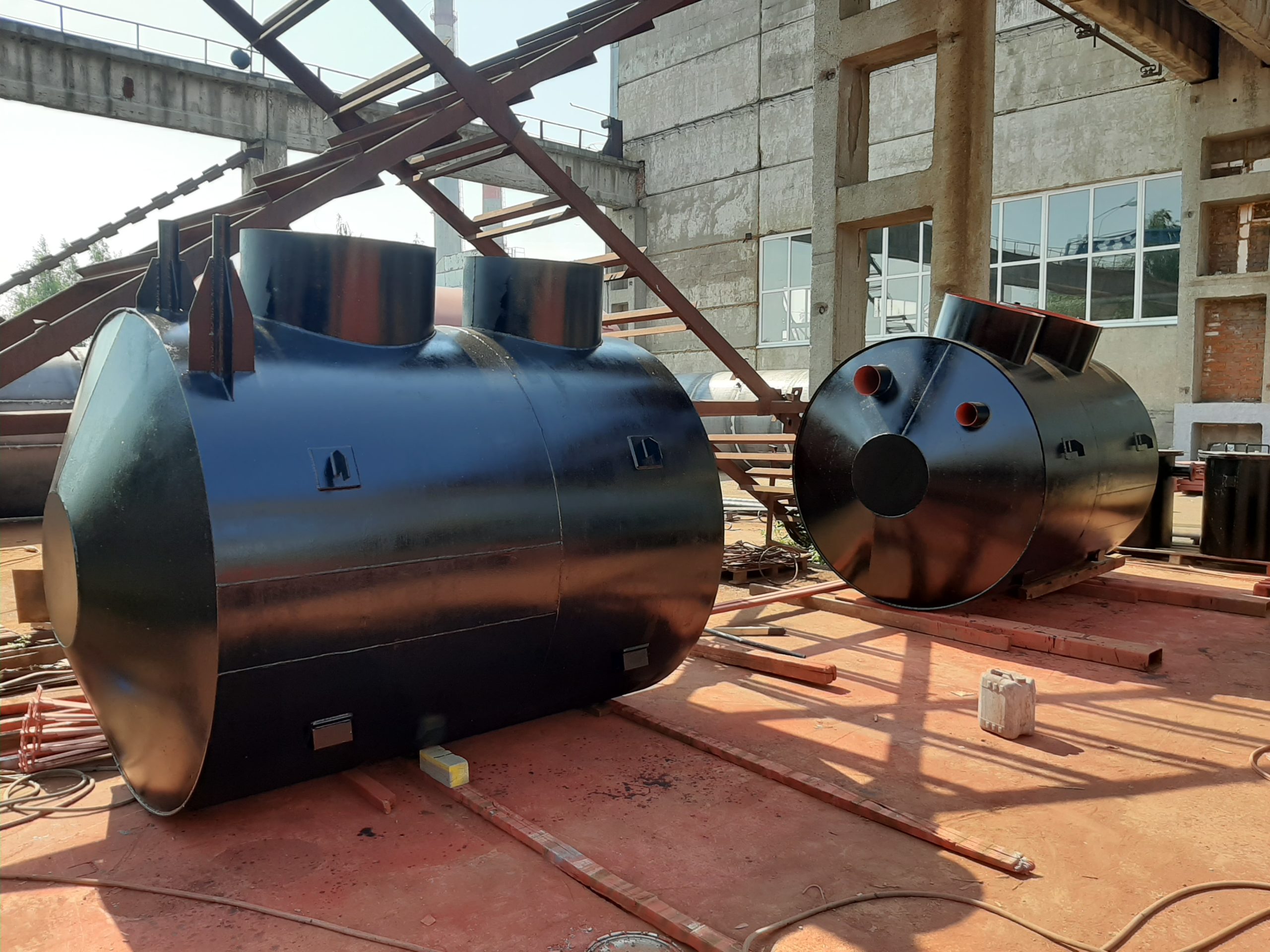

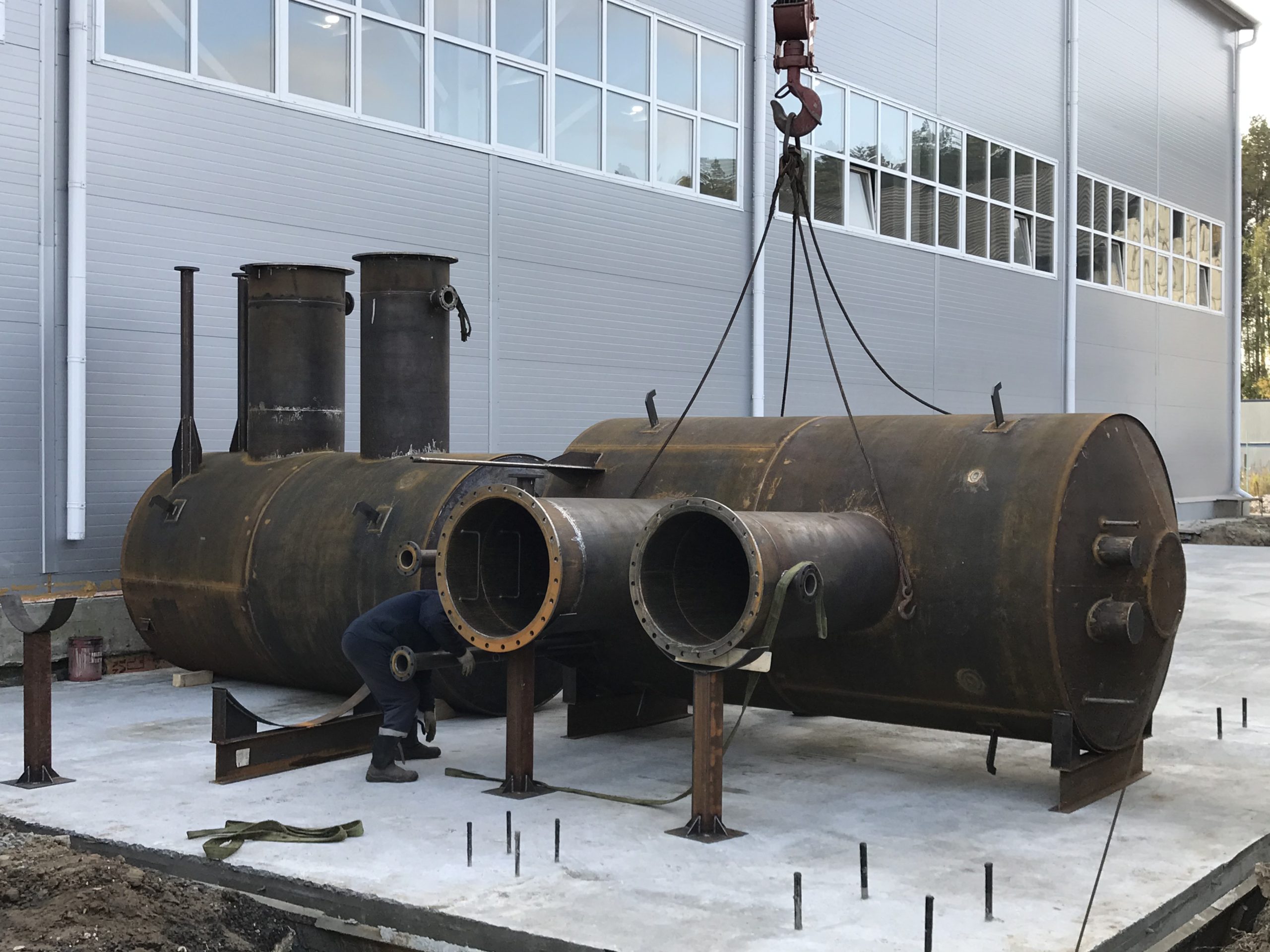

Емкости подземные горизонтальные дренажные (ЕП, ЕПП)
Емкости подземные горизонтальные дренажные (ЕП, ЕПП) предназначены для слива светлых и темных нефтепродуктов, нефти, масел, конденсата, а также их смесей с водой из технологических трубопроводов и аппаратов предприятий нефтеперерабатывающей, нефтехимической, нефтяной и газовой промышленности.
Содержание сероводорода (H₂S) в газовой фазе рабочей среды не превышает 0,18 % объема.
Класс опасности рабочей среды соответствует 2, 3, 4 категориям согласно ГОСТ 12.1.007-76*. Взрывоопасность среды – не выше IIА-Т3, IIВ-Т3 по ГОСТ 12.1.011-78*.
По согласованию с разработчиком технической документации допускается использование емкостей для других сред и объектов.
Металлические емкости не предназначены для слива сжиженных газов.
Данные емкости не подпадают под действие Правил устройства и безопасной эксплуатации сосудов, работающих под давлением (ПБ 03-576-03).
Изготовление стальных емкостей осуществляется в соответствии с требованиями ТУ 3615-002-23465486-06 «Аппараты емкостные и их блоки. Технические условия» и ОСТ 26 291-94 «Сосуды и аппараты стальные сварные. Общие технические условия».
Характеристика сосуда
Параметры эксплуатации стальной емкости
| Объем номинальный, м3 | 8 | 12.5 | 16 | 20 | 25 | 40 | 63 |
| Объем рабочий, м3, не более | 6.9 | 10.7 | 13.4 | 17.8 | 21.5 | 35.2 | 58.0 |
| Корпус емкости | |||||||
| Рабочее давление, МПа (кгс/см2),не более | 0,07 (0,7) | ||||||
| Расчетное давление, МПа (кгс/см2) | 0,07 (0,7) | ||||||
| Пробное давление при гидроиспытаниях, МПа (кгс/см2) | 0,2 (2,0) | ||||||
| Температура рабочей среды, °C, не более | 80 | ||||||
| Расчетная температура стенки, °C | 100 | ||||||
| Подогреватель | |||||||
| Рабочее давление, МПа (кгс/см2),не более | 1.6 (16) | ||||||
| Пробное давление при гидроиспытаниях, МПа (кгс/см2) | 2.0 (20) | ||||||
| Температура рабочей среды, °C, не более | 164 | ||||||
| Площадь поверхности нагрева, м2 | 1.64 | 2.59 | 3.16 | — | 3.67 | 5.9 | |
| Расход теплоносителя кг/час | 210 | 330 | 400 | — | 470 | 760 | |
Габаритные размеры и масса
| Размеры, мм (рис. 1 и рис. 2) | Масса пустого, кг, не более | |||||||
| Объем Vном, м3 | D | L | H1 | H | I | I1 | Тип ЕП | Тип ЕПП |
| 8 | 2000 | 2880 | 2400 | 1300 | 1050 | 500 | 2950 | 3000 |
| 12.5 | 2000 | 4280 | 3800 | 1300 | 1620 | 1020 | 3600 | 3700 |
| 12.5 | 2000 | 4280 | 3800 | 1600 | 1620 | 1020 | 3700 | 3800 |
| 16 | 2000 | 5280 | 4800 | 1300 | 2350 | 1020 | 4000 | 4100 |
| 16 | 2000 | 5280 | 4800 | 1600 | 2350 | 1020 | 4100 | 4200 |
| 20 | 2400 | 4826 | 4200 | 900 | 1750 | 1020 | 4200 | - |
| 25 | 2400 | 5826 | 5200 | 900 | 2700 | 1020 | 4700 | 4800 |
| 40 | 2400 | 9026 | 8400 | 900 | 5840 | 1220 | 6150 | 6400 |
| 40 | 2400 | 9026 | 8400 | 1600 | 5840 | 1220 | 6300 | 6550 |
| 63 | 3000 | 9244 | 8400 | 1000 | 5840 | 1220 | 8300 | 8500 |
| 63 | 3000 | 9244 | 8400 | 1600 | 5840 | 1220 | 8400 | 8600 |
Штуцера и люки*.
Таблица 3.
| Обозначение на рис. | Назначение | Ко-во | Проход условный Ду, мм | Давление условное Ру, МПа (кгс/см2) |
| А | Люк-лаз | 1 | 800 | 0,25 (2,5) |
| Б | Люк для насоса | 1 | 700 | 0,6 (6,0) |
| В | Вход продукта | 1 | 200 | - |
| Г | Выход продукта1 | 1 | 65 | - |
| Д | Выход продукта аварийный | 1 | 150 | - |
| Е | Вход пара | 1 | 100 | 1,6 (16) |
| Ж | Воздушник | 1 | 100 | 1,6 (16) |
| З | Для уровнемера2 | 1 | 65 | 4,0 (40) |
| И | Для термопреобразователя | 1 | 50 | - |
| К | Вход теплоносителя3 | 1 | 20 | - |
| Л | Выход теплоносителя3 | 1 | 20 | - |
| М | Вход теплоносителя4 | 1 | 20 | - |
| Н | Выход теплоносителя4 | 1 | 20 | - |
1Штуцер электронасосного агрегата.
2Для емкости объемом 63 куб.м 2 шт.
3Для емкости типа ЕПП.
4Для емкости, обустроенной обогреваемым колодцем.
* Расположение и количество штуцеров по заданию Заказчика может быть изменено.
Для различных климатических зон установки и эксплуатации изготовление металлических емкостей происходит в 3-х материальных исполнениях:
- Исполнение 1 — для районов с расчетной температурой наружного воздуха самой холодной пятидневки до — 20 оС;
- Исполнение 2 — соответственно до — 40 оС;
- Исполнение 3 — соответственно до — 60 оС.
Металлические емкости могут быть оснащены внутренним подогревающим устройством, змеевиком для обогрева колодца насыщенным водяным паром, водой или 60% раствором ДЭГа и металлоконструкциями обогреваемого колодца.
Стоимость емкостей
| Обозначение резервуара | Объем ном., м3 | Масса, кг | Стоимость с НДС, руб. Климатич. исп. 1 (ст. ВСт3пс) | Стоимость с НДС, руб. Климатич.исп. 2, 3 (ст. 09Г2С) |
| ЕП - 8-2000-1300-1(2, 3) | 8 | 2950 | 201 400 | 212 400 |
| ЕПП - 8-2000-1300-1(2, 3) | 8 | 3000 | 205 700 | 216 000 |
| ЕП - 12,5-2000-1300-1(2, 3) | 12,5 | 3600 | 246 800 | 259 200 |
| ЕПП - 12,5-2000-1300-1(2, 3) | 12,5 | 3700 | 253 700 | 266 400 |
| ЕП - 12,5-2000-1600-1(2, 3) | 12,5 | 3700 | 253 700 | 266 400 |
| ЕПП - 12,5-2000-1600-1(2, 3) | 12,5 | 3800 | 260 600 | 273 600 |
| ЕП - 16-2000-1300-1(2, 3) | 16 | 4000 | 274 300 | 288 000 |
| ЕПП - 16-2000-1300-1(2, 3) | 16 | 4100 | 281 200 | 295 200 |
| ЕП - 16-2000-1600-1(2, 3) | 16 | 4100 | 281 200 | 295 200 |
| ЕПП - 16-2000-1600-1(2, 3) | 16 | 4200 | 288 000 | 302 400 |
| ЕП - 20-2400-900-1(2, 3) | 20 | 4200 | 288 000 | 302 400 |
| ЕП - 25-2400-900-1(2, 3) | 25 | 4700 | 322 300 | 338 400 |
| ЕПП - 25-2400-900-1(2, 3) | 25 | 4800 | 329 200 | 345 600 |
| ЕП - 40-2000-900-1(2, 3) | 40 | 6150 | 421 700 | 442 800 |
| ЕПП - 40-2000-900-1(2, 3) | 40 | 6400 | 438 900 | 460 800 |
| ЕП - 40-2000-1600-1(2, 3) | 40 | 6300 | 432 000 | 453 600 |
| ЕПП - 40-2000-1600-1(2, 3) | 40 | 6550 | 449 200 | 471 600 |
| ЕП - 63-2000-1000-1(2, 3) | 63 | 8300 | 569 200 | 597 600 |
| ЕПП - 63-2000-1000-1(2, 3) | 63 | 8500 | 582 900 | 612 000 |
| ЕП - 63-2000-1600-1(2, 3) | 63 | 8400 | 576 000 | 604 800 |
| ЕПП - 63-2000-1600-1(2, 3) | 63 | 8600 | 589 700 | 619 200 |
